Область применения
Муфты AFN 10, AFN 20, AFN 30 и AFN 36 предназначены для подключения кабелей на среднее напряжение с пластмассовой изоляцией и экструдированным, графитовым или легко удаляемым полупроводящим слоем, или EPR кабелей. Для каждого диапазона напряжений поставляются концевые муфты из высококачественного силикона четырех типоразмеров, с помощью которых можно подключить кабели любого сечения. Другой отличительной особенностью является простой и быстрый монтаж. Кабель подключается с помощью винтового кабельного наконечника или кабельного наконечника под опрессовку. Для подключения трехжильных кабелей используются концевые муфты с дополнительными принадлежностями.

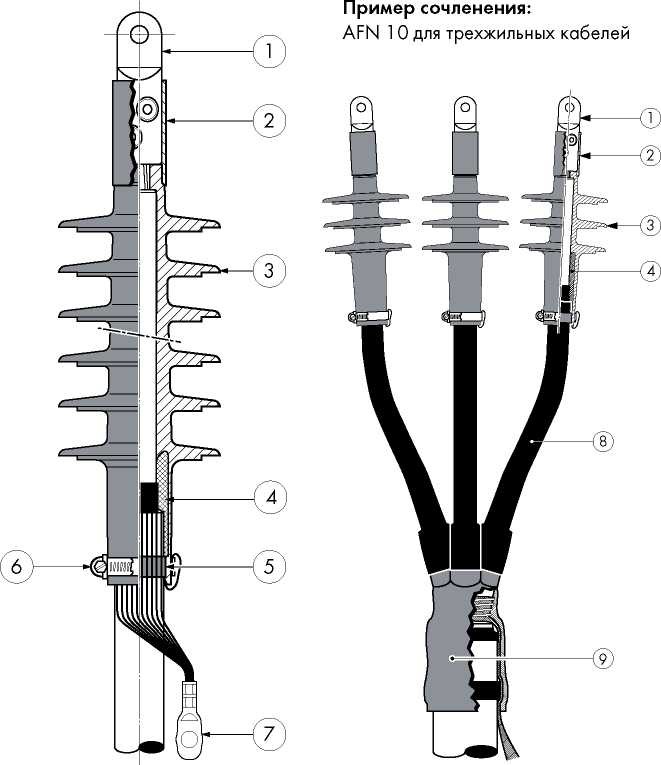

Конструкция
- Водонепроницаемый винтовой кабельный наконечник или водонепроницаемый кабельный наконечник под опрессовку
- Силиконовая трубка для дополнительной изоляции места присоединения кабельного наконечника к концевой муфте.
- Обладающий высокой гибкостью корпус из силиконовой резины, обеспечивающий безупречное расположение муфты на жиле даже при изменении режима нагрузки
- Полупроводящая вставка для выравнивания напряженности электрического поля
- Герметизирующая мастика
- Хомут
- Наконечник для заземления экрана
- Усаживаемая трубка
- Перчатка
Соответствие требованиям стандартов
| Тип концевой муфты | Номинальное напряжение Uo/U (кВ) | Сечение жилы (мм2)* | |
| мин. | макс. | ||
| AFN 10 | 6/10 | 25 | 500 |
| AFN20 | 12/20 | 35 | 630 |
| AFN 30 | 18/30 | 50 | 630 |
| AFN 36 | 20,8/36 | 150 | 630 |
* Другие размеры — по запросу
Состав комплекта
- 3 корпуса концевой муфты
- 3 кабельных наконечника, винтовых или под опрессовку
- 3 кабельных наконечника для экрана
- Инструкция по монтажу
- Силиконовая смазка
- Мелкие крепежные элементы
Дополнительная информация

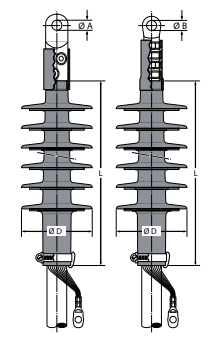

Таблица 1. Сочетание компонентов и размеры
| Номин. напряжение Uo/U | Сечение жилы (мм2) | Диаметр изоляции жилы (мм) | Количество экранов | L | Диам.D | Тип концевой муфты | ||
| (кВ) | мин. | макс. | мин. | макс. | (мм) | (мм) | ||
|
6/10 |
25 | 95 | 13,0 | 20,8 | 3 | 150 | 90 | AFN 10 размер 1 |
| 120 | 240 | 19,4 | 28,4 | 3 | 150 | 96 | AFN 10 размер 2 | |
| 300 | 500 | 27,7 | 36,4 | 3 | 150 | 105 | AFN 10 размер 3 | |
|
12/20 |
35 | 70 | 18,3 | 23,4 | 4 | 225 | 100 | AFN 20 размер 1 |
| 95 | 240 | 23,0 | 32,6 | 4 | 225 | 112 | AFN 20 размер 2 | |
| 300 | 630 | 31,2 | 43,5 | 4 | 225 | 118 | AFN 20 размер 3 | |
|
18/30 20,8/36 |
50 | 70 | 23,8 | 28,4 | 6 | 300 | 115 | AFN 30 размер 1 |
| 95 | 240 | 27,1 | 37,6 | 6 | 300 | 115 | AFN 30 размер 2 | |
| 240 | 400 | 34,2 | 42,8 | 6 | 300 | 127 | AFN 30 размер 3 | |
| 400 | 630 | 39,4 | 50,0 | 7 | 330 | 127 | AFN 36 размер 4 | |

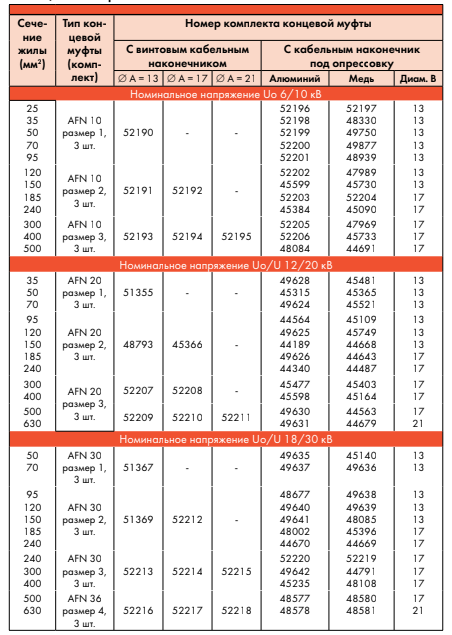

Таблица 2. Номер комплекта
